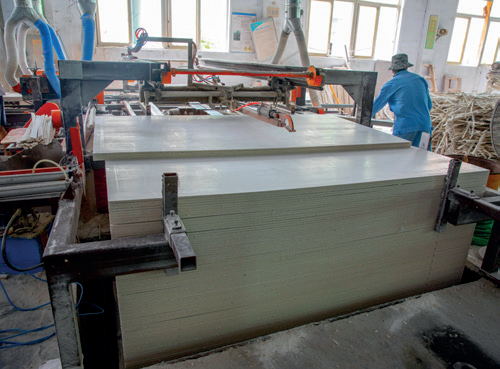

1.板材吸潮返鹵的缺點(diǎn)及解決辦法

近幾年在我國(guó)多地出現(xiàn)了高濕天氣玻璃鎂防火裝飾板表面吸收水分，導(dǎo)致經(jīng)銷商退貨，裝飾工程返工問題。有些板只裝飾兩天表面很濕，三天表面結(jié)水滴，使工程難以進(jìn)行二次裝飾，板因潮濕而變形。玻鎂防火板吸收水分和鹵水的缺點(diǎn)主要采取兩種措施：

（1）化學(xué)反應(yīng)過程盡可能完整。使產(chǎn)品中的自由化。MgCl2.盡量減少到一定程度，產(chǎn)品失去吸濕能力。應(yīng)采取的主要措施是實(shí)施良好的維護(hù)過程。

（2）在產(chǎn)品生產(chǎn)過程中加入有效的抗吸濕反鹵外加劑，可在產(chǎn)品內(nèi)部毛細(xì)孔壁上添加有效的抗吸濕反鹵外加劑?？紫?、孔壁和產(chǎn)品外表面形成很薄的疏水膜，防止產(chǎn)品吸收水分和返回鹵水的過程。

2.板材變形問題及解決辦法

這類產(chǎn)品一般幅度大，厚度小，產(chǎn)生絕對(duì)變形值大，影響工程施工質(zhì)量。工程的主要缺點(diǎn)是板拼接接縫和大表面凹凸。

玻鎂防火板變形的原因有很多。根據(jù)調(diào)查的主要原因，產(chǎn)品維護(hù)不良，硬化不足。

硬化產(chǎn)物的類型和比例為X射線衍射分析結(jié)果表明，產(chǎn)品成型后必須處于適當(dāng)?shù)臏囟?，在濕度和維護(hù)時(shí)間充足的環(huán)境中，使其在這種環(huán)境中得到充分的硬化反應(yīng)中，盡量吸收游離的MgCl2、自由水，盡量將自由水吸收到硬化產(chǎn)品中，變成固體狀態(tài)的結(jié)晶水，使產(chǎn)品干燥，降低產(chǎn)品的干縮性。

相反，如果上述硬化過程不好，產(chǎn)品硬化產(chǎn)品數(shù)量不足，游離產(chǎn)品MgO和MgCl2大量存在。內(nèi)部會(huì)產(chǎn)生很大的膨脹內(nèi)應(yīng)力。另外，如果板材保養(yǎng)不好，體積穩(wěn)定性肯定會(huì)很差，內(nèi)部會(huì)有大量的自由水，遇到干燥環(huán)境時(shí)會(huì)產(chǎn)生干縮，導(dǎo)致收縮內(nèi)應(yīng)力。這兩種內(nèi)應(yīng)和破壞都很大，經(jīng)常造成工程質(zhì)量事故。

玻鎂防火板翹曲變形的原因還是我的，比如原材料達(dá)不到指標(biāo)要求；缺乏良好的產(chǎn)品配方；改性劑選擇差；沒有合理的工藝參數(shù)等。

總之，只要掌握了上述板材變形的原因并采取相應(yīng)措施，就不難克服板材變形翹曲的弊端。

3.脆化缺陷及解決辦法

所謂玻鎂防火板的脆化缺點(diǎn)是板材生產(chǎn)后短期內(nèi)韌性好，可以將整個(gè)板材卷成圓筒，給人留下良好的印象。但是過了一段時(shí)間，它變得很脆，易折斷了。如果固定在龍骨上，在懸掛的地方，用鋒利的工具刺破一個(gè)洞，板的截面看不到像蓮藕一樣的斷裂。這種現(xiàn)象在一些用玻鎂防火板裝飾的餐廳等公共場(chǎng)所并不少見，這就是脆化。

導(dǎo)致脆化有兩個(gè)主要原因：

（1）板材生產(chǎn)采用高堿纖維布，即粘土坩堝布，在膠結(jié)材料的堿性環(huán)境中迅速腐蝕，逐漸失去強(qiáng)度，板材截面無(wú)玻璃纖維痕跡。

（2）玻鎂防火板因板材生產(chǎn)配方不當(dāng)而脆化。我們衡量膠凝材料的韌性指標(biāo)是用板材表面的初始裂紋撓度值表示的。
